感應卡門禁管理系統方案

發布日期：2017-12-01  閱讀：10640 次  類別：門禁管理系統

第一章、項目需求

1、項目需求與現狀

為滿足公司發展需要，加強出入口及人員安全管理，提高安防應急處理能力，建設此項目。

此次建設主要對重點出入口進行管控，防止非授權人員進出管控區域。

系統要求能方便地對所有人員、所有時間點、所有出入口進行細分統一管理，系統整體穩定可靠。

第二章、項目設計原則、依據及目標

1、項目設計原則

* 系統的標準化—— 按照GB/T5034—2000《智能建筑設計標準》，設計嚴格按照國家標準實施。

* 系統的實效性——智能化系統是一個全實時的管理系統，具有高速響應，及時處理各種突發情況的特點，能有效預防各種設備、人身、財產等事故的發生，減少各種直接和間接損失，同時對以上情況做出記錄，以備查詢。

* 系統的可靠性——本系統的應用要求具有穩定的性能，保證系統全天候、24小時的不間斷運行；因此必須選用性能可靠的成熟產品，并且經過大量實際工程的實踐與考核，才能在使用中滿足應用需求。

* 系統的先進性——選用具有先進的數字管理技術的產品，并且支持大型的“關系型數據庫”，才能實現工程的應用需求；在技術上應有適度超前，便于擴展和升級，在一定時期內具有先進性，保證在一定的時期內，產品滿足系統升級和更新的需求。

* 系統的經濟性——通過設備的合理規劃，在滿足系統需求的前提下，降低投資成本，并且要求系統具有可擴展性，滿足工廠以后的擴容，避免重復投資；優化設計，造價合理，具有較高的性能價格比和較低的維護開銷。

* 系統的實用性——操作簡單，顯示明了，維修方便，經久耐用；降低維護成本。

* 系統的兼容性——本設計采用具有標準化的開放平臺，統一的開發標準，實現特有功能的二次開發。

* 系統的安全性——本集成系統的自身安全性，同樣是整個建筑智能化系統的關鍵，系統采取探測設備的防護、對操作人員實行權限制約、配合安防管理制度、控制內部和外部的入侵和破壞、定期對系統的數據進行備份等措施，保證系統的安全性。

2、主要設計依據

* 建筑及相關專業圖紙

* 《智能建筑設計標準》（GB/T50314-2000）

* 相關產品使用手冊

* 《建筑智能化系統工程設計管理暫行規定》（建設部 1997-290）

* 《民用建筑電氣設計規范》JGJ/T16-96

* 《高層建筑電氣設計手冊》

* 《安全防范工程程序與要求》（GA/T-75-94）

* 《(CSMA/CD)以太網網絡標準》IEEE802.3-1990

* 《ANSI FDDI/TPDDI 100MBPS FDDI網絡標準》

* 《CCITT ATM 155MBPS/622MBPS ATM網絡標準》

* 《信息技術互連國際標準》ISO/IEC11801-95

* 《電氣裝置安裝工程、接地裝置施工及驗收規范》（GB50169-92）

* 《建筑內部裝修設計防火規范》（GB50222-95）

* 《信息技術設備的安全》GB4943-2001

* 《數據處理設備用電氣裝置的接地要求》GB/T16895.9~2000

* 《接地、搭接和屏蔽設計的實施》GJB1210-91

3、項目設計目標

整個系統從體現以人為本、功能實用、技術先進、運行可靠、經濟合理、施工維修方便、可擴展等各方面考慮，充分滿足項目建設的總體目標要求，并結合企業總體規劃目標，按照統一規劃、安全可靠、資源共享的原則，使整個項目各系統都具有良好的可擴展性、可升級性，合理控制投資成本。

第三章、項目設計方案

門禁區域分布較廣，且比較分散，且所有門禁均需統一管理，本著穩定、可靠、成本優化的原則，本次項目建設采用網絡主控+485分控方案。

此方案我們用三個字概括：快、穩、省！

快：1萬個人員權限5分鐘內同步至500個門禁控制器；500個門的狀態傳輸延小于2秒；

穩：內置看門狗電路，有效防死機；寬電壓設計：DC9-24V；通過EMC測試；

?。阂粋€主控制器最多可控制8個門，節約設備費用；主、分控之間采用485通訊，節省線路投資，同時節省實施成本。

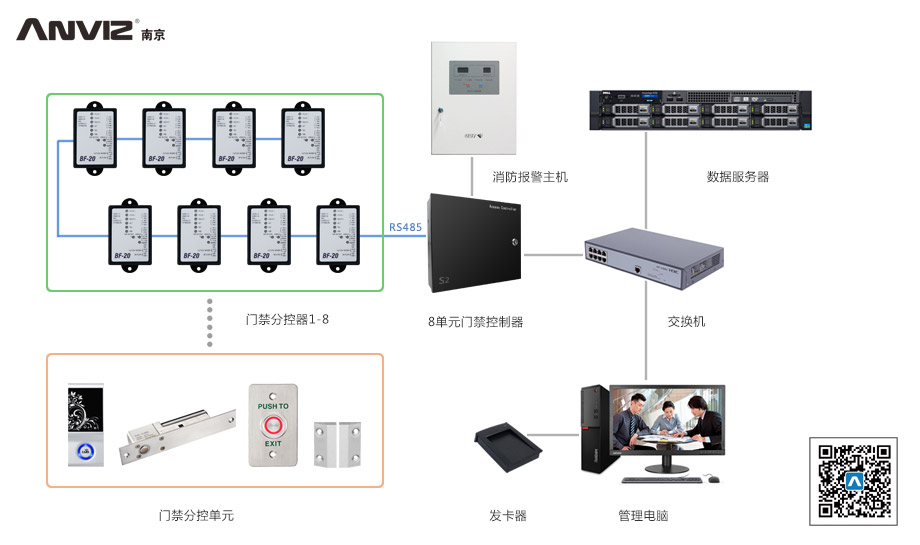

1、系統結構示意圖

門禁控制器分布參見門禁分布圖紙，主控通過TCP/IP方式接入內網，分控與主控之間采用485方式通訊，讀頭、出門按鈕、電鎖、門磁等連接至分控器。

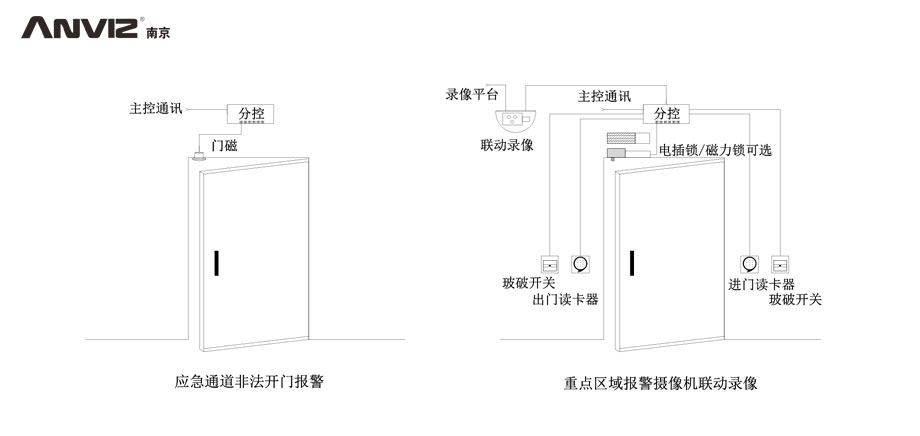

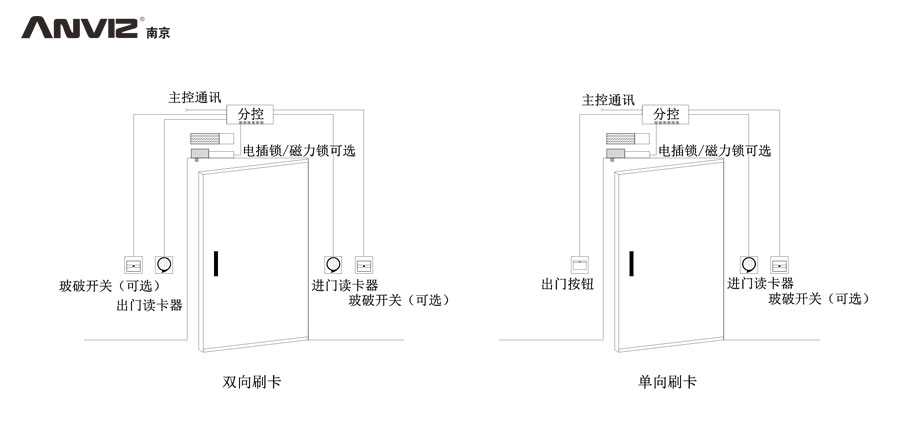

2、單元門禁結構示意圖

3、方案主要特點

實時性：控制器采用ARM雙核處理器，TCP通訊，數據主動實時上傳（門禁控制器主動將門狀態和通行記錄上傳至門禁管理軟件；減少數據延時，加快處理效率）。

多系統聯動：可以和訪客、通道、考勤、監控等系統聯動。

主控內置嵌入式管理系統，可實現遠程管理設置。

當發生突發情況（如：火警、門非法打開等）時可通過短信提醒或者郵件提醒用戶負責單位，以便迅速解決問題。

4、系統主要功能

* 系統狀態自動監控，所有記錄主動實時上傳，異常狀態短信、郵件提醒；

* 門禁系統采用IC卡。

* 只有經過授權人員方可進入指定區域的門組；

* 門禁系統支持多種驗證方式刷卡、刷卡+密碼（密碼功能需讀頭支持）、超級密碼、電腦指令遠程開關門等多種開門驗證方式；

* 門禁系統支持單向、雙向的管控方式，按鈕開門均有記錄；

* 門禁數據（刷卡、按鈕、密碼、警報、門）主動實時傳輸，刷卡記錄、按鈕記錄、警報、門狀態實時顯示；

* 門禁控制器自帶嵌入式軟件，可以通過IP地址、用戶名、密碼登錄主機實現遠程管理；

* 系統采用群組管理，一個群組可設定多個門的進出時段（時間），如五樓1、5號門，周一至周五上班時間通行；

* 支持群組部門關聯，將部門同一個或幾個群組設定關聯關系，如此部門進入一個新職工系統將根據設定自動分配權組，系統將定時自動同步，不需要手動下傳人員權限；

* 支持遠程開門、遠程關門、遠程開關所有門；

* 支持多種開門方式：刷卡開門、刷卡+密碼開門、密碼開門、多卡開門等驗證方式。

* 可選短信提醒：火警、非法開門、系統運行狀況、控制器狀況，系統可以通過短信給指定的管理人員發出相應提醒；

* 支持多卡開門、首卡開門設置；

* 支持雙門互鎖功能，并支持多門互鎖功能；

* 支持防潛回功能，刷卡進門必須刷卡出門，可以實現多個門關聯，不必指定同一個門，如1號門刷卡進入可以2號門刷卡出去；

* 具有實時監控功能，并對相應的數據實時存儲、備查；

* 系統管理人員可實時查看每個門區的人員進出情況、每個門區的狀態（包括門的開關、非正常狀態報警等）；也可以在緊急狀態打開或關閉所有的門區；

* 具有電子地圖功能，可實時指示門的開關狀態和警報信息；

* 系統針對不同的受控人員，設置不同的區域活動權限，將人員的活動范圍限制在與權限相對應的區域內；

* 具有節假日管理功能，可設定任意日期的節假日，設置節假日的開門方式和通行時段，具備100組假日設定功能；

* 報表：出入記錄查詢功能，系統可查詢所有進出記錄、狀態記錄、可按不同的查詢條件查詢各項事件記錄?？刹樵冮T的權限、控制器權限、人員的權限；

* 異常的報警功能，可實現微機報警（軟件報警）、報警器報警、短信報警、如非法侵入、門超時未關、系統故障等；

* 具有脅迫碼報警功能，如遇脅迫可以在門禁密碼鍵盤輸入密碼開門并將報警信息發送至控制臺；

* 具有消防報警聯動功能，有火警信息系統將應急開門；

* 主機、讀卡器，防撬報警。

5、主要硬件介紹

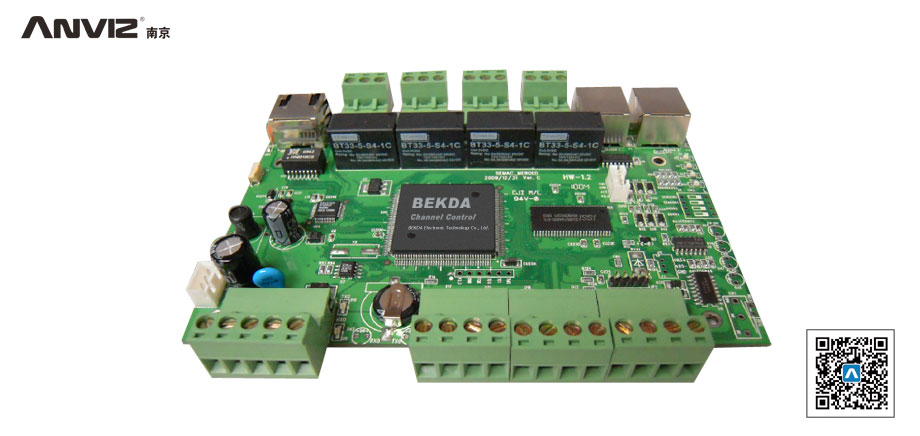

5.1 CT-S02控制器

* 可控制4個通道雙向通行或8個通道單向通行；

* 支持主機防撬報警；

* 卡片/密碼/卡片&個人密碼/多卡驗證；

* 多卡開門 10 組(每組 2~3 人) ；

* 用戶類型不少于5 種 (一般用戶/管理/訪客/巡邏/保全) ；

* 注冊容量不少于50000 張；

* 進出記錄不少于65000 筆；

* 報警等系統紀錄不少于1500 筆；

* 支持視頻聯動；

* 讀寫信息加密、數據傳輸加密；

* 雙門互鎖：1號門開啟、2號門關閉，1號門關閉、2號門開啟；

* 多卡開門、首卡開門、刷卡+密碼；

* 防脅迫（警報密碼）、防潛回（進出必須刷卡）；

* 主機嵌入式軟件，可實現遠程主機管理設置；

* 可外接門鈴，并自帶信號輸出（警鈴、燈光、紅外控制）；

* 支持不少于255 個時段/120 個時區、不少于255 個群組/100 個假日；

* 支持遠程開門、遠程關門；

* 支持常開門設置、延時設置、通行密碼設置；

* 支持消防聯動，輸入、輸出；

* 網卡：100M，支持跨網段通信；

* 工作溫度：-10℃～65℃；

* 工作電壓：DC9～24V；

* 相對濕度 5～95%RH。

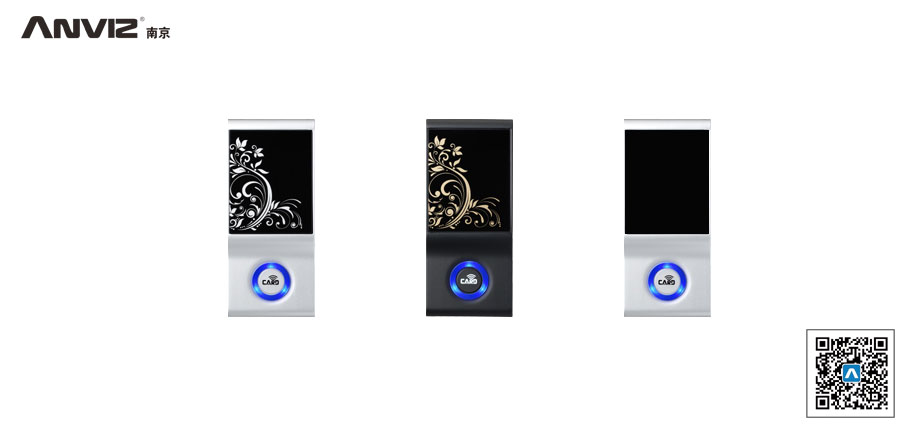

5.2 RD-WG01 韋根讀頭

* LED 導光環；

* 支持多種卡片讀取NFC、SIM PASS、M1 S50、M1 S70；

* 感應距離：7 ~ 12 cm、讀卡時間：100ms

* 485協議或韋根WG34或WG自定協議輸出；

* 具有拆機破壞偵測功能，機器被打開即報警；

* 具有看門狗電路，,當意外發生時,系統自動重啟,以防死機現象發生；

* 正?？ㄋ⒖ㄩ_門，非法卡刷卡發出警報音；

* 9-24V寬范圍工作電壓；

* 內建收發天線與看門狗

* IP65防水級別、防撞讀卡、機器自檢、電壓保護、蜂鳴器；

* 工作電流 : 300mA；

* 尺寸: 100×40×25 mm。
